摘 要：通过对典范球阀阀座密封系统结构的研究，剖析了注脂嘴的结构和失效缘故原由，得出球阀注脂嘴失效走漏时不可直接带压替换 的结论；探讨了注脂嘴爆发走漏时的两种处置惩罚要领， 并先容了一种新型在线带压替换注脂嘴的要领。
注脂维护保养关于镌汰球阀故障、延伸球阀寿命、使球阀利便操作等方面具有主要意义。注脂装备通过注脂嘴向阀球密封系统注入润滑脂（洗濯液），实现对球阀的维护和保养。由于注脂嘴下端处于阀球内流体压力情形中，给注脂嘴泛起走漏时的处置惩罚和替换造成了一定难题。
1 球阀注脂嘴的结构及走漏缘故原由剖析
1.1 球阀阀座密封系统
典范球阀的阀座密封系统如图1所示，嵌在阀座上的密封环和阀球之间形成密封副，注脂装备通过注脂讨论、内置止回阀及阀座内部注脂通道将润滑脂（洗濯液）注入至阀座密封环位置，从而实现对密封副的润滑和密封。注脂嘴的下端通过螺纹与阀体直接相连，上端袒露于大气中，注脂嘴上、下端面之间遭受的压力即为管线流体的压力。若是注脂嘴结构失效，就会引起流体介质走漏。
图1 典范球阀的阀座密封系统
大都球阀在外部注脂嘴之后都设计有内置止回阀，内置止回阀被直接旋进阀体，与注脂讨论互不影响，目的是为了实现在线条件下可以拆卸替换外部注脂嘴。可是由于内置止回阀尺寸较小、结构简朴，因此在现实事情中这种内部止回阀并不完全可靠。
1.2 注脂嘴的结构及失效缘故原由剖析
注脂嘴一样平常由盖帽、钢珠、弹簧和带毗连螺纹的本体几部分组成，典范结构，如下页图2所示。从结构可见，注脂讨论一样平常接纳底部压边结构将弹簧、钢珠限制在注脂讨论本体内。
图2 注脂嘴的结构
如下页图3所示，压边失效和弹簧疲劳失效是导致注脂讨论失效的主要缘故原由。如下页图4－1所示是故障前注脂嘴结构；如图4－2所示，则是注脂讨论内的止回球由于被污物（沙粒、金属碎屑、固化脂等）卡住或弹簧失效而无法回复到原位，从而失去止回功效导致走漏爆发。别的尚有止回球钢珠破损等缘故原由造成注脂嘴爆发走漏。
图3 注脂嘴结构失效形式
图4 注脂嘴结构失效形式
1.3 榨取注脂嘴直接带压替换
阀座注脂讨论直接和管输系统相毗连。阀腔内压力排空并不料味着带压拆卸注脂嘴是清静的。由于纵然是新装置的止回阀也不是清静、不可靠的。若是此时从阀体上拆卸外部注脂讨论，管线压力就可能通过注脂通道经失效的内部止回阀将外部注脂讨论打飞，从而带来严重效果。若是注脂讨论内置止回阀失效，势必导致大宗走漏的爆发。如在阀室或修建物内，有可能引发紧迫关断、火灾甚至爆炸。
2 注脂嘴走漏的处置惩罚要领
2.1 注脂嘴走漏后的注脂处置惩罚
在高压自然气管输系统中，大大都内置止回阀无法有用避免阀门小走漏的爆发？梢韵蚍琶芊庀低持匦伦⑷肷倭康南村海ɑ蛄鞫院玫娜蠡，浸泡一段时间后就可以有用避免这类走漏的爆发。阀门注脂嘴注入洗濯液后，小球和弹簧周围固化的污物在洗濯液的浸泡下，将会很快瓦解或者变软，使止回球和弹簧获得复位，可以有用避免走漏。如注脂嘴走漏量大，则会导致注脂 操作不易实验。因此在注入洗濯液前，需要装置走漏自锁适配器（如图5）。
图5 走漏自锁适配器
图6 SO－BV专用压力泄下班具
装置历程中，将金属密封走漏锁紧讨论的顶部卡到注脂讨论上，然后顺时针拧金属密封走漏锁紧讨论，就可将金属密封走漏锁紧讨论装置到原注脂嘴上。通过垫圈或金属密封圈可以获得有用的密封性能。金属密封走漏锁紧讨论装置完毕后，可以先向阀门注入少量的洗濯液，如VAL－TEX2000型洗濯液，当洗濯液接触到止回阀界面时，走漏就可以被有用阻止。在止回阀准确落入阀座前，要举行多次洗濯液（或流动性较好的润滑脂）注脂实验。阻止气体走漏后，维磨练操作者仍可向阀门注入润滑脂（或者洗濯液）。
2.2 接纳专用泄压工具泄压后替换注脂嘴
若是在特殊情形下必需实验在线拆卸替换外部注脂嘴，那么可以使用一种SO－BV工具（如下页图6）。SO－BV工具底部通过螺纹毗连在注脂嘴上，通过顺时针旋转顶部T形手柄使得顶杆向下运行从而推开注脂嘴的内部止回阀，若是阀体上的内部止回阀已经失效，那么管线内的高压流体介质将通过SO－BV工具的外部启齿流出，就可以明确判断阀体上的内部止回阀已经失效，无法在线拆卸替换外部注脂嘴。若是SO－BV工具的外部启齿没有高压介质流出，就可以实验在线拆卸替换外部注脂嘴。
将SO－BV工具毗连到注脂嘴上之前，首先逆时针旋转SO－BV工具上的T型手柄使顶杆上行至最大位置，然后拆除密封注脂讨论上的金属盖帽，将SO－BV工具毗连在注脂讨论的螺纹上并旋紧。然后顺时针旋转SO－BV工具上的T型手柄，顶杆下行，使得注脂讨论内的球形止回阀“离座”，可以使得阀体内的物质通过泄放孔和后端的阀门被释放出（如下页图7）。
图7 SO－BV专用工具泄压操作
反偏向旋转SO－BV工具上的T型手柄，抽出顶杆，使得注脂讨论的内置止回球在弹簧的弹力下重新“回座”（ 如图8）。
图8 SO－BV专用工具泄压操作
3 接纳带压替换工具举行在线替换注脂嘴

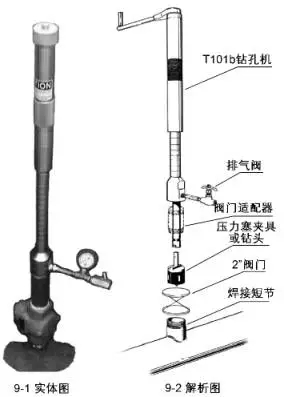

通过接纳TDW公司的T101b钻孔机及其附件，对失效注脂嘴举行在线带压拆卸和替换。T101b钻孔机可实现密闭状态下被夹持工件的螺旋式上升和下降（便于螺栓的拧紧和松开），亦可以实现内部夹持工件的笔直上升和下降 （便于注脂嘴螺栓拧紧到位后夹持器与工件脱开），T－101b带压替换工具（如图9－1，9－2）。
图9 T－101b带压替换工具结构图
通过在失效的球阀注脂嘴周围外貌牢靠T101b带压替换成套工具，实现注脂嘴的带压拆卸和替换事情。为包管施工历程中的密封效果，需提前加工护板短节和抱箍，并准备高压O型密封圈，还需加工护板短节和抱箍结构（如下页图10、11）；ぐ宥探蛹暗撞康腛型圈、球阀外貌和2英寸阀门在抱箍的作用下，使注脂嘴周围形成一个密封腔 。带压替换成套工具装配后如图12所示。
图10 护板短接
图11 抱箍牢靠形式
图12 在线替换注脂嘴成套工具装配图
取注脂嘴操作时，首先将夹持器底部的内六角扳手头与注脂嘴外六方螺杆牢靠好 ，翻开2英寸阀门，将钻孔机与夹持器（套筒头及驱 柄）毗连，逆时针转动钻孔机的棘齿摇把，转动约莫12转，可以将注脂嘴移出。注脂嘴移出后继续转动，提升给进管，直到注脂嘴抵达2英寸阀门外貌。钻杆每转8转的行程约为1英寸，提升距离可以在钻杆上读取。当注脂嘴提升抵达2英寸阀门外貌时，连忙关闭2英寸阀门，对钻孔机举行泄压，拆卸下短接和适配器 ，将注脂嘴取下。
装置新注脂嘴时 ，首先在夹持器套筒扳手头内装置新注脂嘴，并将套筒头上的沉头螺栓锁死，使注脂嘴在旋紧历程中不会从套筒内脱出。其余装置历程与取注脂嘴程序相反。为包管操作的气密性，举行上述任何一步操作历程时，都必需举行验漏，包管系统的气密性。
4 结论
通过对典范球阀阀座密封系统的结构举行研究，对注脂嘴的结构和失效缘故原由举行剖析，可得出以下结论：
1）球阀注脂嘴在爆发失效走漏时不可直接带压在线替换；
2）注脂嘴爆发走漏时，注入洗濯液浸泡是前期较好的处置惩罚要领，若是走漏量大，导致注脂操作不易实验，需要装置走漏自锁适配器后实验注脂；
3）若是确认阀体上的内部止回阀没有失效，可以实验接纳SO－BV工具对注脂嘴内压力举行泄放，确认无走漏后对注脂嘴举行替换，但该要领经实践磨练不是一种理想的要领；
4）接纳T101b钻孔机及成套工具在线替换注脂嘴时，操作历程中的清静性和可靠性需要通过实践提高。
泉源：《《机械治理开发》, 2015 , 30 (6) :38-41
作者：聂宗军 ， 夏建忠
